1 Tutela della sicurezza e trattamento degli infortuni

1.1 Il dispositivo di decompressione

Questo sistema di macchine per anestesia dispone di diversi dispositivi di decompressione.

Questa macchina per anestesia è dotata di un dispositivo di regolazione del gas compresso. Prima di entrare nel sistema di ventilazione della macchina per anestesia, il regolatore di pressione ha già depressurizzato la fonte di gas in ingresso a 400 kPa. L'estremità di uscita del regolatore di pressione è dotata di una valvola di sicurezza. Se il regolatore di pressione non funziona correttamente o se la pressione di uscita è troppo elevata a causa di fattori umani (meno del doppio della pressione di ingresso nominale), la valvola di sicurezza si scaricherà automaticamente per garantire che la pressione di uscita del gas raggiunga la pressione di esercizio nominale.

La macchina per anestesia è dotata di una valvola di troppo pieno di sicurezza all'interno e quando la pressione della fonte d'aria esterna supera 0,6 MPa, si scaricherà automaticamente per garantire il normale funzionamento della macchina per anestesia.

Per evitare che la pressione all'interno del dispositivo di erogazione del gas anestetico superi i 10 kPa a causa del blocco della porta di uscita del gas fresco, è installato un dispositivo di scarico della pressione tra il flussometro e il circuito del gas dell'evaporatore per evitare una pressione eccessiva all'interno del dispositivo di erogazione.

Per evitare una pressione eccessiva nel sistema di ventilazione per anestesia durante il funzionamento manuale, questo sistema è dotato di un dispositivo di limitazione della pressione regolabile (valvola APL) installato nel circuito respiratorio dell'anestesia, con un intervallo di regolazione di ≤ 7,5 kPa.

Per evitare che la pressione del circuito respiratorio dell'anestesia sia troppo elevata durante l'espirazione a causa dell'elevato flusso di alimentazione di ossigeno del flussometro nello stato controllato dal computer, la scatola dell'aria collegata in serie nel circuito respiratorio dell'anestesia è dotata di un troppopieno di sicurezza di 4 kPa funzione. Nello stato di espirazione controllato dalla macchina, quando la pressione nel circuito supera tale pressione, il soffietto trabocca automaticamente per garantire che la pressione delle vie aeree nel circuito respiratorio dell'anestesia non superi questo valore.

1.2 Prestazioni di tenuta del sistema respiratorio

Collegare la fonte del gas e l'alimentazione, aprire il ventilatore per l'anestesia. Impostare la modalità del ventilatore per anestesia VCV, frequenza: 10 volte/min, I:E:1:8, diminuire il volume corrente e bloccare la tubazione di respirazione del circuito di respirazione dell'anestesia, quindi osservare la forma d'onda della pressione quando la pressione del ventilatore per anestesia raggiunge il picco, vedere se la tendenza al ribasso della pressione è evidente. Se non vi è alcuna tendenza al ribasso evidente, ciò indica che la perdita non esiste nella tubazione a bassa pressione del ventilatore per anestesia.

Se c'è una perdita di gas, controllare la tubazione o reinserire tutti i giunti e vedere se c'è qualche punto che potrebbe causare perdite.

Se queste misure adottate non aiutano a risolvere il problema, avvisare la nostra azienda e i centri di assistenza autorizzati.

1.3 Tubo di respirazione

Se l'apparecchio per anestesia è stato utilizzato per un lungo periodo, nel tubo di respirazione si formerà un accumulo di acqua. L'acqua deve essere rimossa immediatamente.

1.4 Fusibili

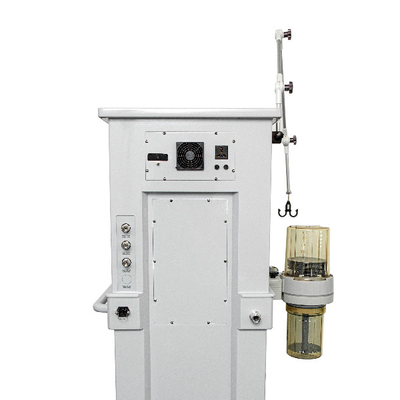

I fusibili del ventilatore per anestesia sono installati nella presa di alimentazione del pannello posteriore.

Se si ritiene che il fusibile sia rotto, i passaggi per la sostituzione del nuovo fusibile devono essere eseguiti come segue:

1)Non accendere l'interruttore di alimentazione quando il ventilatore è in funzione. Basta estrarre la linea di alimentazione del ventilatore dalla presa di corrente e il ventilatore verrà automaticamente convertito in modalità di alimentazione a batteria di emergenza. Ora puoi cambiare il fusibile.

2) Aprire il coperchio della base del fusibile e sostituire il tubo del fusibile.

3) Le specifiche del tubo fusibile: RF1-20 F2AL250V. Le specifiche della batteria di emergenza: 5RF/ F5AL250V, ma il suo fusibile è installato all'interno della macchina.

1.5 Componenti per tubi flessibili a bassa pressione

I condotti dell'ossigeno e del protossido di azoto utilizzati sulla macchina sono tubi a bassa pressione. Il materiale del tubo è lo strato interno in PE, lo strato intermedio in fibra di terilene ad alta intensità e lo strato esterno in gomma. Lo strato interno PE non avrà reazioni chimiche con ossigeno, protossido di azoto, senza sostanze tossiche, senza effluenti nocivi e ha una compatibilità favorevole con il gas. Il diametro interno del tubo è di 6 mm e il diametro esterno è di 12,5 mm.

1.6 Operazione impropria e trattamento delle conseguenze

Operazione impropriadella macchina per anestesia includono:

1) Il volume di integrazione dell'ossigeno del flussometro è troppo basso o chiuso. Mentre si utilizza la macchina per anestesia, il flussometro L'integrazione di ossigeno serve solitamente a garantire la concentrazione di ossigeno nel circuito respiratorio dell'anestesia. Se la concentrazione di ossigeno è troppo bassa, potrebbe mettere a repentaglio la sicurezza del paziente. Soluzione: assicurarsi che il flusso del flussometro non sia inferiore a 0,6 L/min.

2) Non riempire la borsa pieghevole quando si utilizza il ventilatore per anestesia per controllare la respirazione. Perché in questo stato la fornitura d'aria del ventilatore per l'anestesia non può essere trasferita al corpo del paziente, che quindi non può ricevere una ventilazione sufficiente per tutta la vita. Soluzione: durante l'utilizzo del ventilatore per anestesia per controllare la respirazione, è necessario innanzitutto utilizzare l'apporto rapido di ossigeno per riempire la borsa pieghevole, in modo che la macchina per anestesia possa funzionare correttamente.

3) Si utilizza un ventilatore per anestesia per controllare la respirazione, mentre il circuito di respirazione per anestesia è in stato manuale. Anche se la borsa pieghevole è piena, il ventilatore per anestesia non può svolgere normalmente il lavoro della borsa pieghevole, quindi il paziente non può ricevere una ventilazione sufficiente per tutta la vita. Soluzione: assicurarsi che il circuito respiratorio per anestesia sia impostato sullo stato "controllato dalla macchina" quando si utilizza il ventilatore per anestesia per controllare la respirazione. Allo stesso modo, quando il ventilatore per anestesia è in modalità "MANUALE", il circuito respiratorio per anestesia deve essere impostato nello stato "controllato manualmente". In altre parole, la modalità di funzionamento dei ventilatori per anestesia e del circuito respiratorio per anestesia deve essere coerente.

Funzionamento improprio dell'evaporatore:maggiori dettagli possono essere trovati in 6.1 5 i contenuti

Operazione impropriaDiILventilatore per anestesia:

1) Se non è disponibile un'alimentazione di rete con messa a terra, è facile elettrificare la macchina e ciò potrebbe provocare scosse elettriche al paziente o all'operatore. La soluzione è utilizzare un'alimentazione di rete ben collegata a terra.

2) Se la sensibilità del trigger è impostata in modo errato, potrebbe apparire il fenomeno del trigger continuo in modalità SIPPV o SIMV. Soluzione: A questo punto il trigger è proprio al valore critico, ecco perché appare questo fenomeno, tutto ciò che devi fare è ridurre nuovamente la sensibilità del trigger.

1.7 La sostituzione di parti soggette a usura rapida, materiali di consumo e parti rimovibili

Le parti soggette a rapida usura della macchina per anestesia includono: fusibili, anello di tenuta;

I materiali di consumo della macchina per anestesia includono: sensore di concentrazione dell'ossigeno.

Le specifiche del fusibile sono riportate nel capitolo 7.4.

L'anello di tenuta ha le seguenti specifiche: φ7x1,9, φ10 x1,9, φ12x2,1,φ15x2,65, φ20x2,65, φ22x1,9,φ40x3,3.

Tra cui, φ7x1,9 è l'anello di tenuta della valvola di regolazione del flusso; φ10 x1,9 è un anello di tenuta sul connettore interno del tubo di mandata della fonte di gas; φ12x2.1 è l'anello di tenuta del segnale di pressione e dell'uscita del gas fresco; φ15x2,65 è l'anello di tenuta nella sede dell'interfaccia dell'evaporatore; φ20x2,65 è l'anello di tenuta esterno alla sede dell'interfaccia dell'evaporatore e l'anello di tenuta del sensore di concentrazione dell'ossigeno; φ22x1,9 è l'anello di tenuta all'uscita del gas pressurizzato del ventilatore e φ40x3,3 è l'anello di tenuta della valvola di respirazione nel circuito respiratorio per anestesia integrato.

Fare riferimento al capitolo 9.3 per i contenuti rilevanti sul sensore di concentrazione di ossigeno.

Le parti rimovibili della macchina per anestesia sono le seguenti: tubo di respirazione, maschera di ossigeno, tubo di campionamento del flusso, sensore di concentrazione di ossigeno, soffietto e valvola inspiratoria ed espiratoria nel circuito di respirazione dell'anestesia e nel serbatoio della calce sodica. Tra questi, il tubo di respirazione e la maschera di ossigeno devono essere equipaggiati dagli utenti, non dalla nostra azienda.

Il metodo di sostituzione del fusibile si riferisce al contenuto del capitolo 7.4.

Il tubo di respirazione e la maschera per l'ossigeno sono entrambi parti rimovibili. Ogni volta la sua installazione deve seguire quanto contenuto nel capitolo 5.2 5

Il metodo di sostituzione del tubo di campionamento del flusso: questo ventilatore per anestesia è dotato di un tubo di campionamento del flusso di standby, se quello originale è danneggiato, è possibile sostituirne uno nuovo. Il suo metodo di installazione fa riferimento al contenuto del capitolo 5.2 6.

Metodo di sostituzione del sensore di concentrazione di ossigeno: se il monitoraggio non è accurato o non mostra nulla a causa del drenaggio della concentrazione di ossigeno, l'utente deve sostituirlo con un nuovo sensore di concentrazione di ossigeno e contattare il reparto di assistenza post-vendita della nostra azienda. Fare riferimento ai contenuti rilevanti del tubo di respirazione integrato per il metodo di collegamento del sensore di concentrazione di ossigeno nel capitolo 2.2.3.

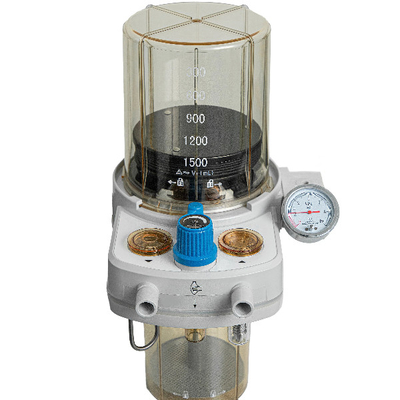

Sostituzione dei componenti del soffietto: i componenti del soffietto comprendono 1-6 parti in Fig. 3.

Se i componenti del soffietto perdono o sono danneggiati, gli utenti devono contattare il reparto di assistenza post-vendita della nostra azienda, inoltre, utilizzarli sotto la nostra guida o sostituirli e ripararli da professionisti tecnici della nostra azienda.

Sostituzione della valvola inspiratoria ed espiratoria nel circuito respiratorio dell'anestesia: se l'alloggiamento della valvola o la valvola di respirazione nell'alloggiamento della valvola del circuito respiratorio dell'anestesia è danneggiato o rotto, è necessario sostituire l'alloggiamento della valvola alternativo, la valvola di respirazione fornita dalla nostra azienda.

Sostituzione del serbatoio della calce sodica: se il serbatoio della calce sodica nel circuito respiratorio dell'anestesia è danneggiato o rotto, l'utente deve contattare il reparto di assistenza post-vendita della nostra azienda.

1.8 Altre tutele di sicurezza e trattamento degli infortuni

1) Al fine di prevenire errori di connessione dell'ossigeno in ingresso, del protossido di azoto alla macchina per anestesia e ciascun tubo è contrassegnato.

2) La differenza di colore del gas nella tubazione interna: il tubo dell'ossigeno è blu, il tubo del protossido di azoto è incolore e trasparente e il tubo della miscela di gas è arancione.

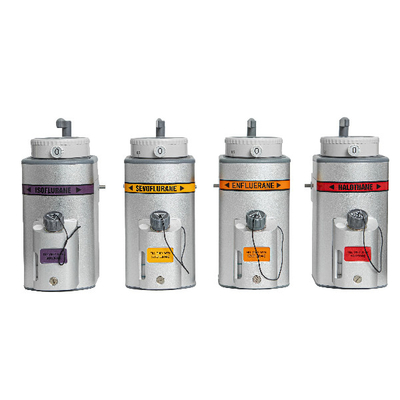

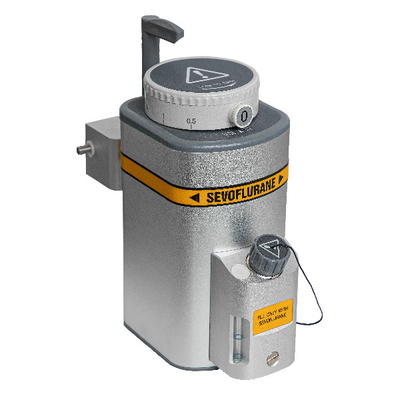

3) Mentre si aggiungono agenti anestetici all'evaporatore, il livello del liquido non può superare né il limite superiore né il limite inferiore nella finestra di osservazione.

4) L'inclinazione dell'evaporatore non deve superare i 45°. È necessario prima premere l'interruttore di blocco dello zero per ruotare il quadrante di impostazione della concentrazione. L'evaporatore non deve imporre una pressione eccessiva, altrimenti potrebbe danneggiare le parti interne. È stato testato attentamente e non può essere smontato. Non può essere disinfettato, ma asciugato con ossigeno medicale compresso, se ci sono problemi è necessario consegnarlo alla ditta produttrice per il controllo.

5) Durante il trasporto, l'evaporatore deve essere rimosso dalla macchina per anestesia e imballato singolarmente. La parte interna deve essere completamente vuota ed è inoltre necessario asciugarla con ossigeno medicale compresso per 3-5 minuti.

6) Poiché l'ossigeno ha una funzione di coadiuvante della combustione, il manometro dell'ossigeno e la valvola di regolazione del flusso di ossigeno non devono essere vicini al grasso.

7) È necessario che il cavo sia ben collegato a terra mentre si utilizza questa macchina per garantire la sicurezza del personale.

8) La composizione del gas di azionamento del ventilatore per anestesia e del gas respiratorio del paziente è irrilevante. Pertanto, è necessario accendere il flussostato dell'ossigeno della macchina per anestesia mentre si utilizza il ventilatore per anestesia per ventilare, continuare a fornire un flusso adeguato di ossigeno fresco per evitare incidenti da deficit di ossigeno.

9) Se la sacca pieghevole non ritorna al livello iniziale quando il paziente espira, ciò potrebbe essere dovuto a una perdita nel circuito respiratorio dell'anestesia. Dovrebbe essere controllato e corretto in modo tempestivo e la compensazione del flusso di fornitura di ossigeno dovrebbe essere opportunamente aumentata per garantire una ventilazione sufficiente. Oppure potrebbe essere dovuto all'impostazione del ventilatore per anestesia che attiva la pressione espiratoria finale positiva, determinando una pressione espiratoria finale positiva che impedisce alla capsula pieghevole di ritornare al suo stato iniziale. Se non influisce sulle condizioni fisiologiche del paziente, la funzione di pressione espiratoria positiva di fine può essere disattivata.

10) La batteria di emergenza deve essere caricata subito dopo l'uso e l'intervallo di tempo non deve essere superiore a 24 ore.

La specifica della batteria di emergenza è DC 14,8 V-2,2 Ah. Altrimenti ciò influenzerà il tempo di utilizzo (l'operatore non deve cambiare da solo la batteria di emergenza)

11) Il ventilatore per anestesia utilizza un fusibile a cartuccia RF1-20 / F2AL250V. Durante la sostituzione del fusibile, è necessario prima scollegare l'alimentazione e poi aprire la scatola dei fusibili con gli strumenti, infine, avvolgere bene la scatola dei fusibili con gli strumenti dopo averla sostituita.

12) Le caratteristiche di pressione e flusso di qualsiasi porta di uscita dell'alimentazione del gas entro il campo di pressione di ingresso nominale e due volte la pressione di ingresso nominale massima non sono state modificate.
