1.Specificativi tecnici

3.1 Modalità di funzionamento: circolazione chiusa, a metà chiusa, a metà aperta.

3.2 Necessità di gas: O medica₂e medica₂O la cui pressione è di 280 kPa ∼ 600 kPa.

3.3 L'errore dei valori di pressione non supera il ±4% della calibrazione completa.

3.4 O₂e N₂La pressione di scarico della valvola di sicurezza non deve essere superiore al doppio della pressione di ingresso nominale.

3.5 Quando la pressione della sorgente del gas ossigeno che va alla macchina di anestesia raggiunge almeno 200 kPa ± 50 kPa, appare un suono di allarme che dura più di 7 secondi.

3.6 L'intervallo del flussometro di O_2,N₂O è:0.1 L/min 10 L/min

3.7 Il misuratore di portata è dotato di_2️N₂Dispositivo di regolazione del rapporto O per assicurarsi che la concentrazione di ossigeno non sia inferiore al 25%

3.8 Portata rapida dell'ossigeno:25 L/min 75 L/min

3.9 Intervallo di regolazione della concentrazione del gas anestetico dell'evaporatore: 0% ∼ 5%, intervallo di errore di concentrazione compreso tra -20% e +30%, non superiore a -5% e +7.5% della scala massima (a seconda del numero maggiore).

3.10 Ventilatore anestetico

3.10.1 Modalità di ventilazione: IPPV, SIPPV, SIMV, MANUALE.

3.10.2 Frequenza respiratoria: 2 volte/min, ~ 99 volte/min, errore ammissibile: ± 15%.

3.10.3 Frequenza di ventilazione obbligatoria intermittente: da 2 volte/min a 20 volte/min, errore ammissibile: ±15%.

3.10.4 I: E è 2:1 ̇1:8, errore ammissibile:15%

3.10.5 Intervallo di regolazione del volume di marea: 50 ml ~ 1500 ml, errore ammissibile: 100 ml e inferiore a ± 20 ml, il restante ± 15%.

3.10.6 Intervallo di indicazione del volume di marea: 20 ml ~ 1500 ml, errore ammissibile: 100 ml e ± sotto i 20 ml, il restante ± 15%.

3.10.7 Intervallo di regolazione della pressione del grilletto per l'ispirazione: -10 cmH₂O 20 cmH₂O, intervallo di errore ammissibile: ± 2 cmH₂O o±10% (se il numero è maggiore).

3.10.8 Pressione positiva dell'espirazione finale: ≈ 20 cmH₂O,errore ammissibile: ± 2 cmH₂O 或±20% (a seconda del numero maggiore).0 rappresenta la chiusura di questa funzione.

3.10.9 Segno: ogni 100 respiri si fa un respiro profondo e il tempo di inalazione è pari a 1,5 volte il valore impostato.

3.10.10 Pressione massima di sicurezza: ≤ 12,5 kPa.

3.10.11 Limite di pressione: 10 ̊60 cmH₂O e intervallo di errore ammissibile: ± 2 cmH₂O o±10% (se il numero è maggiore).

3.10.12 allarme di pressione delle vie aeree: valore di regolazione del limite di pressione delle vie aeree superiore dell' allarme è di 560cmH2O, errore ammissibile: ± 2cmH₂O, o ± 20% (a seconda del numero maggiore), quando il valore della pressione delle vie aeree raggiunge il livello di allarme, si emette immediatamente un allarme;intervallo di errore ammissibile:± 2 cmH₂O, o ± 20% (a seconda del numero maggiore)

3.10.13 allarme di ventilazione: intervallo di valori di allarme limite di ventilazione superiore: 1 ′20L/min, intervallo di errore ammissibile: ± 20%; intervallo di regolazione del valore di allarme limite di ventilazione bassa: 0 ′19L/min, intervallo di errore ammissibile:± 20%.

3.10.14 allarme per il volume di marea:intervallo di regolazione del valore limite di allarme per il volume di marea superiore100-1500 ml, intervallo di errore ammissibile: ±20%;intervallo di regolazione del valore limite di allarme per il volume di marea basso 0-1400 ml,intervallo di errore ammissibile ± 20%.

3.10.15 Alarme di concentrazione di ossigeno: intervallo di regolazione del valore di allarme limite superiore di concentrazione di ossigeno 21%~99%, intervallo di errore ammissibile: ±5%;intervallo di regolazione del valore di allarme limite di concentrazione di ossigeno bassa:18% ~ 80%, intervallo di errore ammissibile: ± 5%.

3.10.16 Alarme di soffocamento: l'allarme è stato attivato in 15 s ± 5 s in caso di pressione costantemente superiore a 10 cmH.₂O, e il volume di marea inferiore a 120 metri.

3.10.17 Alarme di caduta del tubo: l'allarme è stato attivato in 15 s ± 5 s in caso di pressione costantemente inferiore a 2 cmH.₂Oh,

3.10.18 allarme continuo ad alta pressione: quando la pressione del circuito respiratorio dell'anestesia continua ad essere superiore a 25cmH2O, e invierà un allarme ad alta priorità sempre in 15+1s..

3.10.19 Alarme di scarsa batteria (se dotato di batteria): quando la potenza di standby è inferiore a DC14 V, invia un allarme, intervallo di errore ammissibile: ± 0,5 V.

3.10.20 Avvertimento di funzionamento di emergenza della batteria (se dotata di batteria): dopo aver spento l'alimentazione AC e DC, la batteria di emergenza può mantenere il ventilatore in funzione per almeno 30 minuti,accompagnato da un suono di allarme

3.10.21 Segnale di allarme visivo: il segnale di allarme rimane ininterrotto se lo stato di allarme non viene rimosso, il tempo di attenuazione del segnale sonoro è inferiore a 120 s.

3.10.22 Distanza di monitoraggio:

Intervallo di monitoraggio della pressione delle vie aeree: -20~80cmH2O, intervallo di errore ammissibile: ±2cmH2O o ±10% (a seconda del numero maggiore)

Monitoraggio del volume di ventilazione: 0~30L/min, errore consentito: ±15%.

Intervallo di monitoraggio della concentrazione di ossigeno: 15%~100%, intervallo di errore ammissibile: ± 2,5% per cento in volume + concentrazione di gas2,5%

3.10.23 Il rumore della macchina di anestesia in condizioni normali di lavoro non deve superare i 65 dB ((A))

2. Dimensione e peso

2.1 Dimensione:

880 mm × 620 mm × 1420 mm

2.2 Peso:

125 kg

3. Installazione e regolazione

3.1 Preparazione prima dell'installazione

1. Confermate che la macchina anestetica e i suoi accessori sono intatti e che i prodotti nel contenitore di imballaggio sono gli stessi richiesti nella lista di spedizione.È meglio conservare bene il contenitore di imballaggio e la guarnizione antiurto per il prossimo trasporto..

2. ventilatore basato sul manuale d'uso.

3.Controllare la familiarità con il principio di funzionamento, le caratteristiche della struttura e il pannello di controllo della macchina anestetica e la fonte di gas della macchina medica compressa₂e N₂O per verificare che la pressione soddisfi il requisito di 280 600 kPa.le prestazioni del decompressore sono buone o no;, l'installazione è corretta o no.

4.Controllare l'alimentazione a corrente alternata monofase della macchina di anestesia per verificare che la tensione soddisfi i requisiti di AC 220 V, 50 Hz e abbia una buona messa a terra protettiva.Inoltre si dovrebbe confermare che la batteria di stoccaggio di emergenza è stato ben collegato.

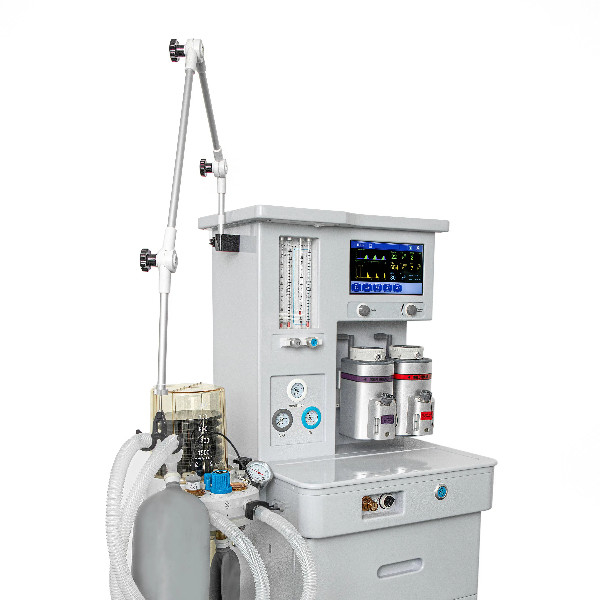

3.2 Installazione della macchina di anestesia

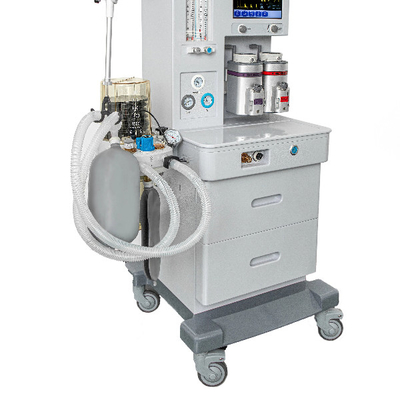

1. Installazione dei carrelli: due carrelli con dispositivo di blocco devono essere installati nella parte anteriore della macchina e due senza dispositivo di blocco installati nella parte posteriore.
2. Spingere il telaio della macchina nella posizione prevista e mettere il dispositivo di blocco su piccole ruote per renderlo stabile.
3. Installare l'evaporatore sulla macchina di anestesia e fissarlo fissando la vite esagonale.

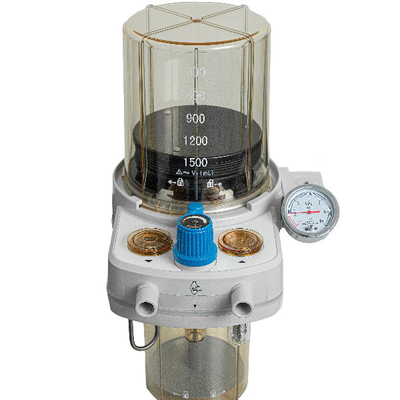

4. Fissare il circuito respiratorio integrato di anestesia sul supporto che si trova sul lato sinistro da braccio di supporto (nello stesso tempo, il connettore del segnale di pressione,la produzione di gas fresco e l'approvvigionamento rapido di ossigeno sono ben collegati)Poi collegate il sacchetto di accumulo del gas.
5. La sonda di concentrazione di ossigeno deve essere installata sull'interfaccia della sonda di monitoraggio della concentrazione di ossigeno nel circuito integrato di respirazione in anestesia (cfr. figura 2).e quindi collegare la linea di segnale di campionamento della concentrazione di ossigeno sul lato sinistro della macchina di anestesia alla sonda di concentrazione di ossigeno.
6. Nel circuito respiratorio di anestesia, il condotto di ventilazione del sensore di flusso deve essere installato sulla porta di espirazione.e posizionare la scheda fotoelettrica del segnale di flusso sul lato della macchina di anestesia nel mezzo del condotto d'aria del sensore di flusso.
7. L'installazione del sensore di concentrazione di ossigeno è illustrata nella figura 3.Inserire il connettore di campionamento del sensore di concentrazione di ossigeno sul lato della macchina di anestesia nel sensore di concentrazione di ossigenoSe il sensore di concentrazione di ossigeno è danneggiato o se viene estratto dopo l'uso, e la spina di riserva potrebbe essere inserita nella posizione del sensore di concentrazione di ossigeno.
8. Collegare due tubi di respirazione nel connettore a forma di Y (specializzato per la regolazione), collegare uno alla porta di inspirazione del circuito respiratorio,l' altro si collega al circuito respiratorio dell' anestesia attraverso il sensore di flusso; e il connettore a forma di Y è collegato a un polmone simulato o a un sacchetto di accumulo di gas.
9. Collegare la macchina di anestesia a compresso O₂e N₂O sorgente per porta di ingresso del gas.
10. Collegare la spina della macchina di anestesia alla presa di corrente AC 220V 50HZ con base AC individuale ben messa a terra.
