Descrizione generale
1.1 Portata di applicazione e caratteristiche principali
La nuova macchina di anestesia Bright A6 è un'apparecchiatura di anestesia necessaria nella sala chirurgica, la cui funzione principale è quella di fornire2Questo prodotto è adatto per l'anestesia d'ispirazione dei pazienti e la gestione respiratoria in un intervento chirurgico.Questo prodotto è indicato per bambini di età superiore a 4 anni e adulti.- non esistono controindicazioni assolute, ma sono relative, che sono come le contraindicazioni in declino: i pazienti con pneumotorace e enfisema mediastinale e quelli che non sono operati con drenaggio toracico,e quelli che soffrono di emorragie polmonari gravi, bolle polmonari, shock ipovolemico, infarto miocardico acuto.

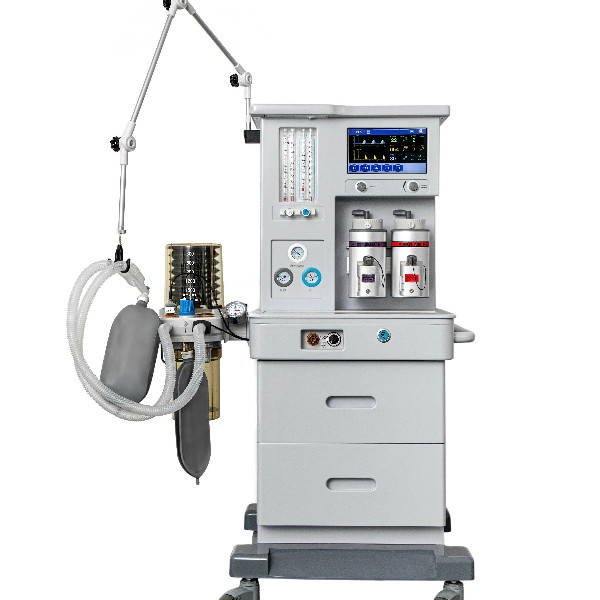

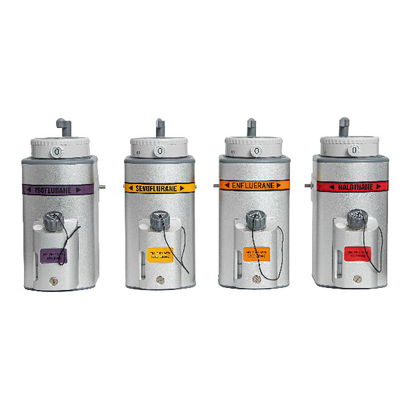

La nuova macchina per l'anestesia Bright A6 è dotata di un evaporatore per l'anestesia specificato con precisione, un dispositivo di sicurezza che può evitare l'anossia e anche un sistema di allarme necessario.Controllo pneumatico ed elettronico del movimento, ventilatore anestetico controllato da microcomputer, può gestire la respirazione del paziente. Tutte le parti di collegamento utilizzano interfacce standard. un grande e efficiente assorbente di calcio di soda può ridurre al massimo l'inspirazione ripetuta in generale.
1.2 Ambiente di lavoro
La macchina per l'anestesia New Bright A6 appartiene alla classe I di alimentazione interna, parte di applicazione di tipo B di apparecchiature mediche generali definite in GB 9706.1-2020 "Apparecchiature elettriche mediche - Parte 1:Requisiti generali per la sicurezza di base e le prestazioni di base"
: questo è il simbolo per il dispositivo di applicazione di tipo B.
La macchina è un'attrezzatura normale che è IPX0, ma può funzionare continuamente.
La macchina non è un'attrezzatura a prova di esplosione, quindi si prega di NON utilizzare la macchina con gas esplosivi o infiammabili.
L'ambiente di utilizzo normale e le condizioni di prova di lavoro:
Temperatura ambientale: 10 °C 40 °C
- umidità relativa: ≤ 80%;
Pressione atmosferica: 96 kPa 104 kPa
¢ Fornitura di gas:O2: intervallo di pressione di ingresso: 280kPa~600kPa,pressione nominale 400kPa;
N2O:intervallo di pressione d'ingresso: 280 kPa 600 kPa,pressione nominale 400 kPa;
Fornitura di corrente: corrente alternata a 220 V,50 Hz Fornitura di corrente alternata a fase singola con buona messa a terra protettiva.
Potenza di ingresso: 100 VA
Specificità dei fusibili: sezione di alimentazione della rete: RF1-20 F2AL250V;
Batteria di emergenza: 5RF/F5AL250V.
Specificità della batteria di emergenza:DC14.8V-2.2AH
1.3 Requisiti di compatibilità elettromagnetica
Questo ventilatore anestetico non deve essere utilizzato in ambienti con forti radiazioni e forti interferenze elettromagnetiche, ad esempio la risonanza magnetica.le prestazioni del dispositivo saranno influenzate negativamente in vari gradi;.
2 Caratteristica strutturale e principio di funzionamento

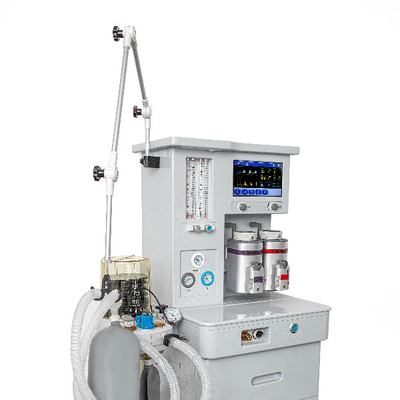

La macchina per l'anestesia è composta da rack, misuratori di flusso, evaporatore per l'anestesia, circuito respiratorio per l'anestesia e ventilatore AV-2000A.
2.1 Unità principale
La macchina per l' anestesia utilizza O compresso2, N2Per garantire l'utilizzo sicuro della macchina, la macchina è inoltre dotata di un sistema di riserva O2La pressione di tutti i gas deve essere di 280 kPa ≈ 600 kPa.All'ingresso della sorgente di gas sono installati filtri per impedire l'ingresso nel sistema di funzionamento della macchina di una dimensione superiore a 100 μm..
Le giunzioni delle condotte di ingresso della macchina di anestesia sono dedicate allo stesso tipo di gas e non sono intercambiabili, il che può impedire la connessione errata del gas.I vari ugelli di sorgente di gas e i tubi di sorgente di gas sono tutti contrassegnati con i rispettivi loghi. Il tubo dell' ossigeno è contrassegnato con2Il tubo di ossido di azoto è contrassegnato con N2O, e il tubo d'aria è contrassegnato con Air.
Dopo compressione O2entra nella macchina, O2e N2Il primo gas è collegato al dispositivo di controllo della pressione per monitorare la pressione di alimentazione del gas di ingresso.Il secondo porterà alla presa di gas fresco dopo essere stato collegato alla valvola di alimentazione veloce ossigenoIl terzo entra nel flussometro dopo essere stato nuovamente decompresso;il quarto sarà collegato al ventilatore anestetico e diventerà il gas motore del ventilatore;il quinto è collegato alla valvola di sicurezza (pressione di scarico superiore a 600 kPa) per evitare il pericolo causato da una pressione di uscita eccessiva quando i clienti utilizzano sistemi di condotte di gas medici per la ventilazione.
Dopo che l'ossido di azoto compresso è entrato nella macchina di anestesia, viene decompresso nuovamente e poi inserito nel flussometro,l'altra via è collegata alla valvola di sicurezza (con una pressione di scarico superiore a 600 kPa) per impedire al cliente di utilizzare il sistema di condotte di gas medici per la ventilazione, che può causare un pericolo a causa di una pressione di uscita eccessiva.
Il misuratore di portata regola tutti i gas e trasporta il gas misto all'evaporatore di anestesia, e poi i gas misto,insieme con l' anestetico verrà inviato al circuito respiratorio di anestesia da uscita di gas frescoL'altra rotta è trasportata all'ACGO, mentre solo una rotta è ventilata.
Quando si utilizza una bombola, deve essere utilizzato un regolatore di pressione, la pressione di uscita deve essere di 400 KPa.Il regolatore di pressione può garantire la stabilità della pressione di uscita quando la pressione d'ingresso è di 1000kpa e la pressione dalla porta di uscita non supera 8kpa.C'è una valvola di sicurezza all'estremità di uscita del regolatore, se vi è un malfunzionamento o se la pressione di uscita è troppo alta a causa di un motivo artificiale,la valvola di sicurezza rilascia automaticamente il gas di scarico affinché la pressione di uscita raggiunga il valore nominaleLa pressione di scarico della valvola di sicurezza non deve essere inferiore al doppio della pressione di ingresso nominale.
2.2 Circuito respiratorio anestetico
Il circuito respiratorio anestetico, è una sorta di dispositivo di percorso di gas collegato ai pazienti.il paziente può completare una respirazione regolare come inalare ossigeno ed espellere CO2In modalità automatica, la respirazione del paziente è controllata dalla macchina; mentre in modalità manuale, la respirazione del paziente è controllata dalla macchina.la respirazione del paziente è controllata dal medico attraverso il modo di premere il sacchetto di pelle collegato al circuito.
2.3 Ventilatore anestetico
Il ventilatore di anestesia utilizza AV-2000A guida a gas e ventilatore di controllo elettrico
La pressione di lavoro del ventilatore di anestesia di guida è di 300 kPa, flusso ≤ 200 L/min.
L'ossigeno che guida il ventilatore di anestesia formerà un certo volume di gas attraverso la valvola di regolazione del flusso, che passa attraverso il circuito di ventilazione per guidare il movimento del sacchetto pieghevole,Così facendo ventilazione meccanica ai pazienti. Il flusso di respirazione massimo del ventilatore anestetico ≤ 60 L/min, pressione massima ≤ 6 kPa.
Il ventilatore anestetico adotta una valvola elettromagnetica ad alta velocità, un sensore di flusso ad alta sensibilità, un sensore di pressione e un sistema di controllo a singolo chip e può funzionare in modo stabile 10 secondi dopo averlo acceso.Il ventilatore potrebbe ventilare il paziente meccanicamente secondo la frequenza impostata, il rapporto I/E e il volume di marea quando l'anestetico ha effetto e i pazienti perdono la coscienza per respirare da soli;il ventilatore anestetico sarà insieme ai pazienti ̇ respirazione sincrona quando il paziente ha la coscienza di respirare da solo dopo l'operazione.
Se il circuito respiratorio anestetico rimane in stato di controllo manuale, il ventilatore anestetico potrebbe anche monitorare e mostrare il volume delle maree, la frequenza di ventilazione e la pressione delle vie aeree, ecc.Anche se non partecipa al controllo della respirazione.
